HY150自动型手振模拟平台是恒昱控制自主研发的手抖动重现平台。主要目的是为数位相机、智能型手机、可携式摄像机手抖动补偿功能验证而开发的手抖动重现系統。本平台通过X轴振幅/频率的振动关系使其产生与人手抖动相同的振动，产生以前不可能重现的手抖动，可将其用于开发及检验手抖动补偿功能。

特点

▶ 高精度高耐磨性的进口平台

▶ 高速高精度的进口伺服电机及其驱动器

▶ 以太网型运动控制器，通过10/100M网络接口，可实现对多平台的网络控制、远程控制。也可通过RS232串口控制

▶ 高平整度的精铝底座，可增强振动平台稳定性

▶ 高品质钣金电气机箱，通体蓝色涂层,散热性好

▶ 软件所有参数可根据客户检验需求自由设定

▶ 软件可升级可定制，震动平台也可根据客户需求可定制

结构组成及其图片

▶ 震动平台

▶ 电气机箱

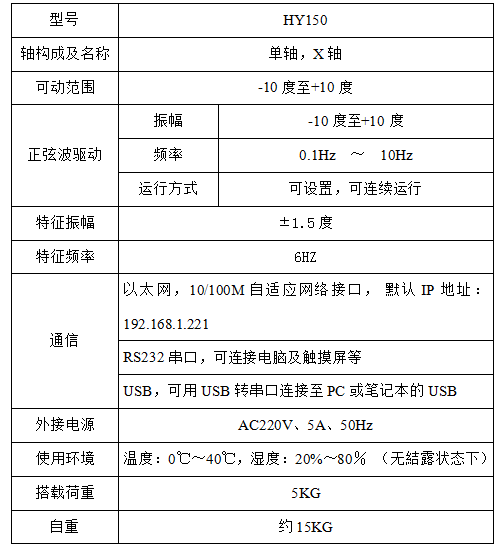

平台参数

软件支持

▶ 支持华为定制RS232串口串口指令

▶ 运动控制器MOTION应用程序

▶ 运动控制器DLL函数库

▶ 运动控制器开发平台

▶ 支持 Windows WIN 7/XP/2K/98/CE

应用范围

▶ 数位相机、智能型手机、可携式摄像机等

▶ 高速高精度摄像头等

手震模拟平台电源

▶ 外部电源AC220V、50/60Hz、5A

平台精度

▶ 振幅精度2%

▶ 频率精度2%

校正及维护保养

▶ 连续运行12小时回一次原点即回零操作

▶ 平台导轨间隔30天加一次黄油

平台尺寸

▶ 电气机箱尺寸：260mm(宽)×105.5mm(高)×360mm(长)

▶ 震动台尺寸：210mm(宽)×150mm(高)×12mm(长)

可选配件定制

▶ 可设计制作夹持治具及灯箱客制化服务

▶ 可设计制作其他非标辅助设备

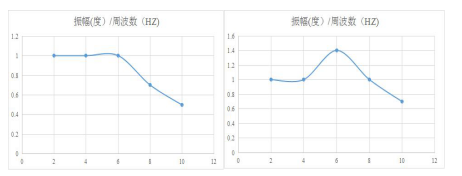

部分参数曲线

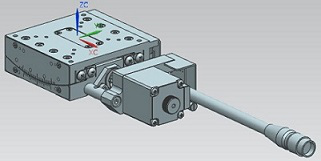

高精度滑台3D图
