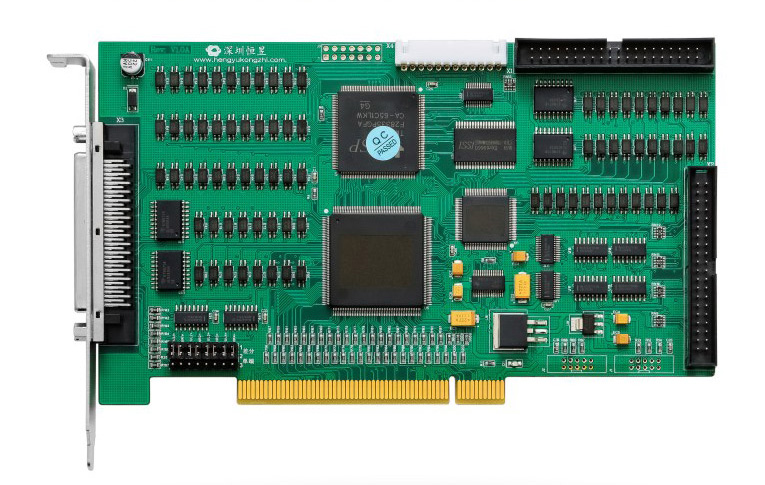

HY408高性能轨迹运动控制卡
|
产品名称
| HY408高性能轨迹运动控制卡 |
产品描述
HY-408是恒昱控制自主开发的一款基于DSP和FPGA架构的PCI总线高档脉冲式运动控制卡，实时处理能力更强，配置了512段前瞻缓冲，运动更加平滑;同时在先进的轨迹规划软件支持下，实现了运动前瞻控制，使其高速轨迹控制性能十分优秀HY-408可接受4个编码器信号，并提供位置锁存函数。当锁存信号被触发，编码器当前位置就立即被捕获。捕获当前位置信号过程由硬件高速完成。该功能用于位置测量十分准确、方便。

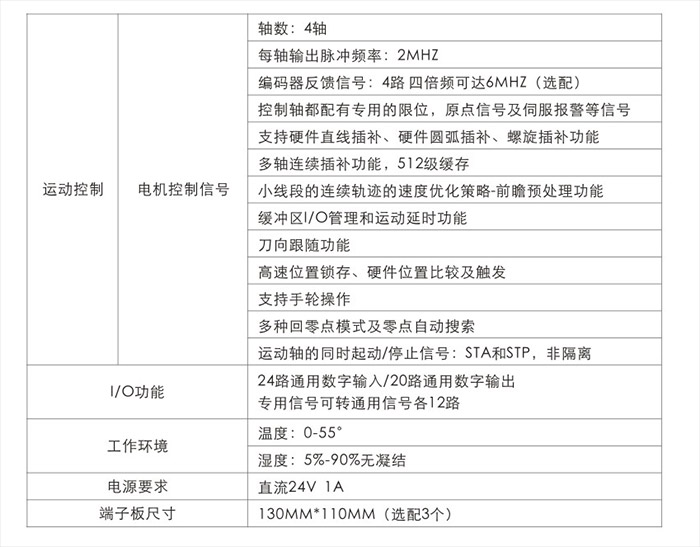

性能特点
♦4轴高性能轨迹运动控制
♦多轴连续插补功能，512级缓存
♦二维比较触发功能
♦小线段的连续轨迹的速度前瞻预处理
♦缓冲区I/O管理
♦运动延时功能
♦刀向跟随功能
♦高速位置锁存
♦硬件位置比较及时触发
♦4轴编码接口
♦24路通用数字输入
♦20路通用数字输出
电子产品加工、装配设备，如：高速点胶机、异性玻璃切割机、贴片机等。 激光加工设备、机器视觉及自动检测设备生物、医学自动采样、工业机器人。
HY408四轴轨迹控制卡
标配配件：
ACC68-V1.0(68针接线板)
ACC37-V1.0(37针接线板)
SISC68电缆线带状(68针电缆线)
Db37公对公2米电缆线(37针电缆线)
DB37扁平线VI.0(37针扁平线)
