HY600自动型手振模拟平台
HY600自动型手振模拟平台
产品名称
HY600自动型手振模拟平台
产品描述

HY600自动型手振模拟平台是恒昱控制自主研发的手抖动重现平台。主要目的是为数位相机、智能型手机、可携式摄像机手抖动补偿功能验证而开发的手抖动重现系統。本平台通过X/Y两轴振幅/频率的振动关系使其产生与人手抖动相同的振动,产生以前不可能重现的手抖动,可将其用于开发及检验手抖动补偿功能。


特点


♦高精度高耐磨性的进口平台

♦高速高精度的进口电机及其驱动器

♦以太网型运动控制器,通过10/100M网络接口,可实现对多平台的网络控制、远程控制。也可通过RS232串口控制

♦高平整度的精铝底座,可增强振动平台稳定性

♦高品质钣金电气机箱,通体蓝色涂层,散热性好

♦软件所有参数可根据客户检验需求自由设定

♦软件可升级可定制,震动平台也可根据客户需求可定制

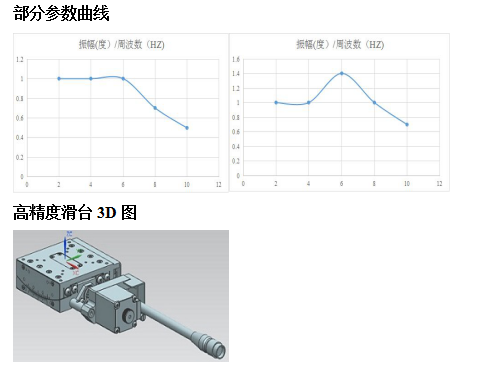

结构组成及其图片

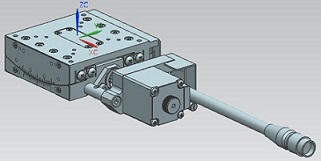

♦震动平台

♦电气机箱

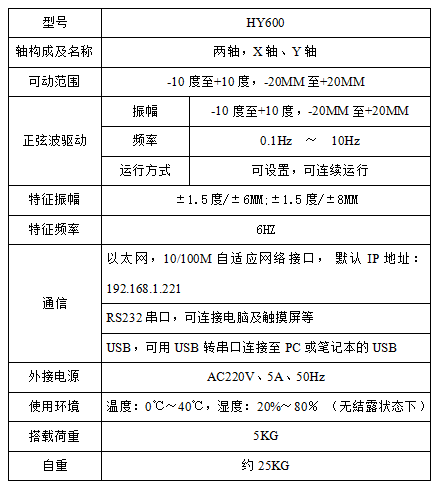

平台参数

软件支持


♦支持定制RS232串口串口指令

♦运动控制器MOTION应用程序

♦运动控制器DLL函数库

♦运动控制器开发平台

♦支持 Windows WIN 7/XP/2K/98/CE


应用范围


♦数位相机、智能型手机、可携式摄像机等

♦高速高精度摄像头等

手震模拟平台电源

♦外部电源AC220V、50/60Hz、5A


平台精度


♦振幅精度2%

♦频率精度2%

校正及维护保养

♦连续运行12小时回一次原点即停止操作

♦平台导轨间隔30天加一次黄油


平台尺寸


♦电气机箱尺寸:260mm(宽)×105.5mm(高)×360mm(长)

♦震动台尺寸:210mm(宽)×150mm(高)×12mm(长)

可选配件定制

♦可设计制作夹持治具及灯箱客制化服务

♦可设计制作其他非标辅助设备
