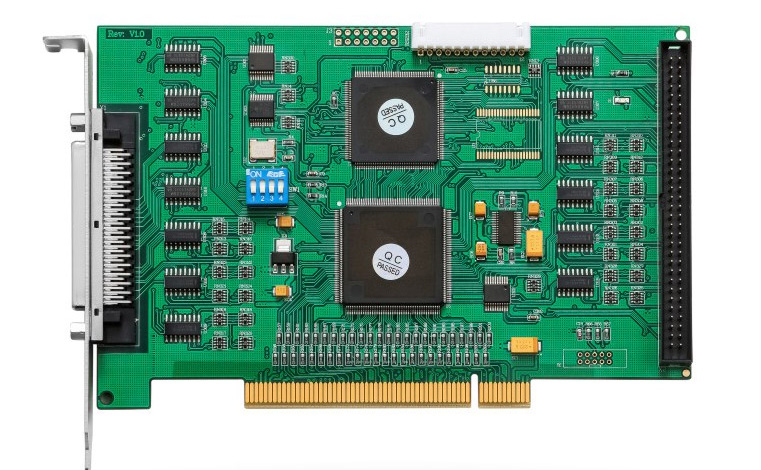

HY5800高性能点位运动控制卡
HY5800高性能点位运动控制卡
产品名称
HY5800高性能点位运动控制卡
产品描述

HY-5800是基于PCI总线的脉冲式运动控制卡,可控制多达8个步进电机或伺服电 机。其核心由DSP+FPGA组成,具冇即插即用、S型速度控制曲线、软件直线插补等 功能•位盟指令可用单路脉冲(脉冲+方向)或双路脉冲(CW+CCW脉冲)方式输 出;可以是差分式输出电路也可以是单线I式输出电路。它广泛适用于机器人.数控 机床,木工机械,印刷机械,装配生产,电子加工设备以及激光加工设备等。


本产品配有Wind〇ws98/NT/2000/XP/Win7下的动态链接库,方便客户编写自己的 应用软件,同时掸供Motion调试软件,该软件既可演示此卡功能.也可测试运动控 制卡、电机及驱动、运动平台的工作情况。


性能特点:


►8轴点位运动

►支持对称和非对称梯形曲线

►S型曲线速度规划

►支持在线变位置、变速度功能

►二维位置比较触发功能

►8轴编码器接口

♦24路通用数字输入

♦24路通用数字输出

♦多轴直线插补功能

♦高速位置锁存

♦硬件位置比较及触发

♦支持CAN总线扩展,支持定制CAN通信协议



电子产品加工、装配设备.如:高速固晶机、高速点胶机、异性玻璃切割机、貼片机、激光加工设挢、机器视觉及自动桧测设备生物、医学自动采样、工业机器人等.



HY 5800八轴高性能轨迹控制卡

标配配件:

HY5800接线盒

SISC68电缆线带状(68针电缆线)

DB62-M-F公对母1.8米电缆线(62针电缆线)

DC64扁平线20CM IDC64 转 DB62 板
